Frequenzzähler DC011-G


...universelles Meßgerät, 4 Meßbereiche, 3 Vorverstärker !


Der Bausatz ist als Frequenzmeßgerät entwickelt worden und eignet sich sowohl für das Amateurlabor als auch für den professionellen Einsatz.
Die 8-stellige Anzeige ermöglicht eine sehr hohe Auflösung. Der Zähler arbeitet nach dem klassischen Zählverfahren als reiner Impulszähler mit automatischer Triggerung.
Zur Verbesserung der Anzeigenauigkeit ist es möglich einen TCXO einzusetzen. Die Hauptplatine ist bereits entsprechend vorbereitet.
Drei schaltbare Vorverstärker sorgen für einen umfangreichen Gesamtmeßbereich. Dieser ist in NF/HF und UHF unterteilt, wobei die Auflösung in jeweils zwei Stufen schaltbar ist.
Bei NF/HF sind es 1Hz und 10Hz, bei UHF 100Hz und 1 KHz. Der Zähler verfügt über 2 Eingänge, wobei der UHF Eingang direkt mit einem hochempfindlichen Vorteiler beschaltet ist.
Der Aufbau des Bausatzes gestaltet sich dank der industriell gefertigten Platine recht einfach. Es gelangen ausschließlich Standardbauteile (keine SMD) zum Einsatz. Die Bedienung des Gerätes ist auf die notwendigen Funktionen beschränkt und deshalb unkompliziert und sicher.
Eine integrierte Spannungsstabilisierung mit vorgeschaltetem Graetzgleichrichter ermöglicht den Einsatz an unterschiedlichsten Stromversorgungen.

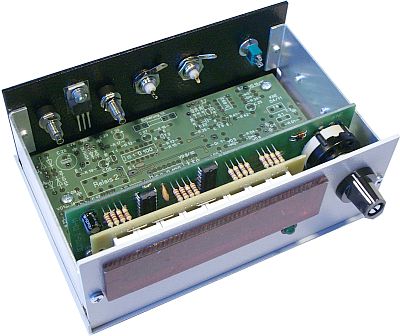

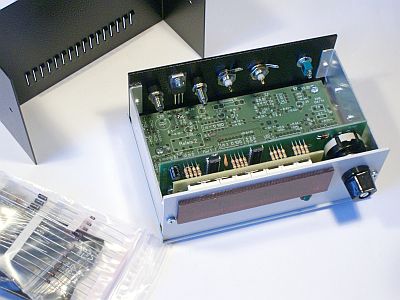

Der Bausatz ist mit oder ohne Gehäuse erhältlich. Das dazu angebotene stabile Gehäuse besteht aus pulverbeschichtetem Aluminium und wird - wie abgebildet - komplett bearbeitet mit roter Filterscheibe, LED, Buchsen und Schalter geliefert.

Stromlaufplan

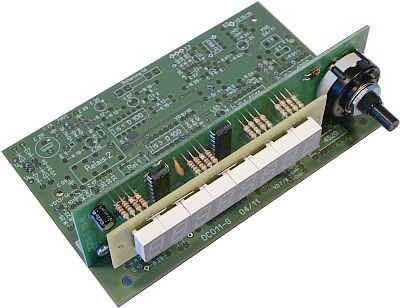

DC011G ohne Gehaeuse DC011G mit Gehaeuse
DC011G-Bausatz

  • 8-stellige. LED-Anzeige, Ziffernhöhe 10mm, rot, 4 Meßbereiche
  • Eingangsfrequenz von 10 Hz bis 1300 MHz
  • 2 Eingänge, 3 Meßverstärker
  • mittlere Eingangsempfindlichkeit 30 mV
  • Auflösung max. 1 Hz bei NF/HF, 100 Hz bei UHF
  • Betriebsspannung 8 bis 20 V / ca. 300 mA
  • Anzeigeplatine 137x43 mm, Hauptplatine 137x85mm - mit Lötstopp und Bestückungsdruck
  • Gehäuse: 150x100x50 mm - Aluminium
  • ausführliche Bauanleitung

Bausatzpreis (ohne Gehäuse): 75,00 €     (inklusive Mehrwertsteuer)

passendes Gehäuse - fertig bearbeitet: 19,90 €     (inklusive Mehrwertsteuer)
