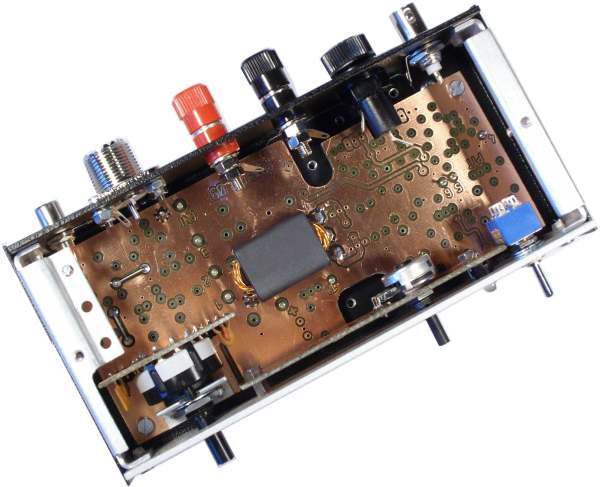

Die Endstufe ist zur Ergänzung von Amateurfunk und Eigenbauprojekten gedacht. Der Bausatz ist
auf die Hauptplatine und zwei kleine Hilfsplatinen aufgeteilt.
Die Schaltung ist zweistufig aufgebaut, beide Stufen
arbeiten im Gegentakt. Die Kopplung erfolgt in bewährter Weise mit HF-Transformatoren.
Die Ansteuerleistung richtet sich nach der Bestückung des eingebauten Abschwächers
(R18, R19) und beträgt in der Standard-ausführung etwa 0,5 bis 1 W - für
Vollaussteuerung.
Ohne Abschwächer liegt die Ansteuerleistung bei nur ca. 25 mW ! Die Ausgangsleistung beträgt
bei 12 V ca. 10 bis 12 W, bei 24 V bereits 40 W und bei 30 bis 35 V sind 50 W erreichbar.
Das integrierte Tiefpaßfilter - mit drei Schaltstufen - ist für 4 Bänder (80, 40,
30, 20m) ausgelegt. Andere Bänder sind ebenfalls möglich, dazu muß lediglich die
Bestückung des Tiefpaßfilters geändert werden. Entsprechende Daten sind in der
Bauanleitung zu finden.

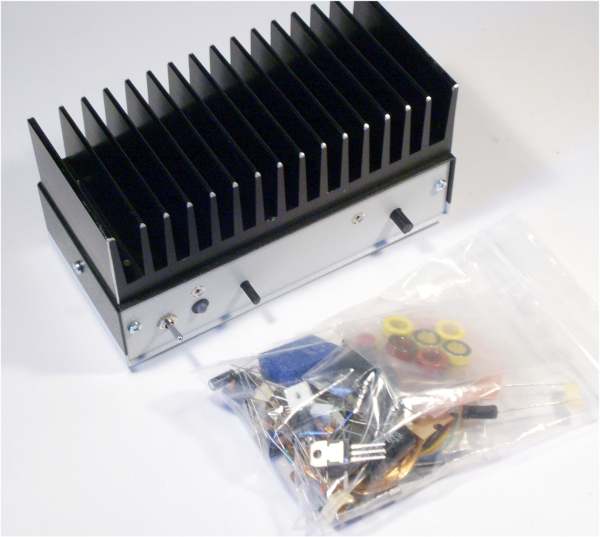

Der Bausatz wird komplett vormontiert ausgeliefert, alle Übertrager sind gewickelt, der
Ausgangsübertrager sowie SMD-Teile bereits eingebaut.
Die Betriebsspannung der Endstufe kann zwischen 12 und 35 V betragen. Bei Spannungen über 15 V ist
ein Jumper umzustecken.
Die PTT-Steuerung erfolgt entweder über eine externe Buchse (gegen Masse oder mit positiver
Schaltspannung), bzw. automatisch mittels HF-VOX. Eine Zweifarb-LED
rot/grün dient zur Anzeige des Betriebszustandes. Der Kühlkörper ist sehr
großzügig bemessen und wird bei SSB oder CW kaum beansprucht.
Als Bedienelemente an der Frontseite sind vorhanden: Ein/Aus-Schalter, Leistungsgregler, Bandumschalter

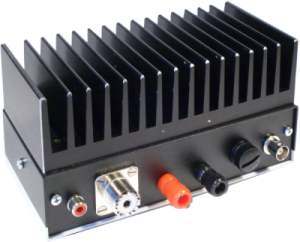

- sowie die LED. An der Rückwand befinden sich die Buchsen für HF-IN (BNC), HF-OUT (PL),
PTT (Cinch), Stromversorgung (Schraubbuchsen 4mm), sowie der Sicherungshalter.
|
