Frequenzzähler LCD9M
...universell einsetzbar für Empfänger und Transceiver !
Dieser Bausatz wurde ursprünglich als digitale Frequenzanzeige für Kurzwellenprojekte entwickelt. Inzwischen ist er auch für zwei weitere Frequenzbereiche - bis 70 und bis 200 MHz - erhältlich.
Eine ZF läßt sich - für jede Stelle getrennt - von 0 bis 9 mit einer maximalen
Auflösung von 100 Hz einstellen. Dies erfolgt im BCD-Code mit Lötbrücken oder - falls
mehrere unterschiedliche Frequen- zen berücksichtigt werden sollen - mit Dioden.
Es ist Vorwärts und Rückwärtszählen möglich (mit Jumper wählbar), wodurch
auch die Anzeige von "gegenläufigen" VFO-Frequenzen machbar ist.

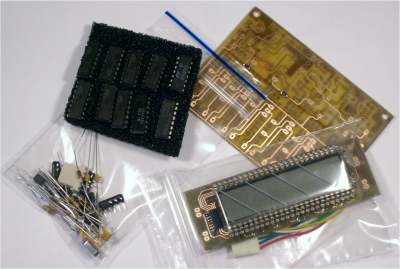

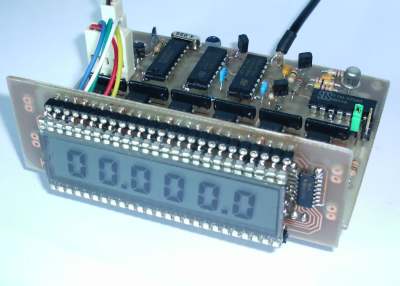

Der Bausatz besteht aus der Anzeigeeinheit und der Steuerplatine (Hauptplatine). SMD sind schon bestückt und die Anzeigeeinheit ist fertig aufgebaut und geprüft.
