Lötkolbenablage

Eine ordentliche Lötkolbenablage ist für den sicheren Arbeitsablauf unerläßlich. Wichtig ist vor allem eine gute Standsicherheit (Kippsicher) und eine ausreichende Größe.
Viele im Handel erhältliche Ablagen erfüllen diese elementaren Voraussetzungen leider nicht. Irgendwann macht man schließlich ungewollt Bekanntschaft mit dem heißen Lötkolben...

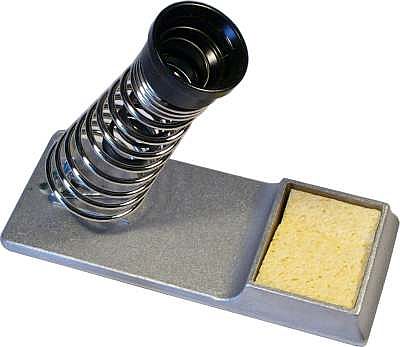

Links ist eine industriell gefertigte Halterung recht guter Qualität - allerdings mit hohem Schwerpunkt - zu sehen. Bei solchen Konstruktionen empfehle ich unbedingt ein Zusatzgewicht, sonst besteht Kippgefahr ! Alternativ kann man den Fuß mit einem Stück Blech verbreitern.

Rechts sehen Sie einen Eigenbau, der sich seit vielen Jahren in dieser Form ausgezeichnet bewährt hat.
Die Vorteile liegen auf der Hand:

- kippsicher, universell einsetzbar
- leicht zu reinigen und absolut preiswert

Die ganze Konstruktion besteht aus nur drei Teilen und ist mit wenig Aufwand in kürzester Zeit herzustellen. Hier die Maße zum Nachbauen:

• Grundplatte: 200mm x 70mm, 8 mm dick
• vordere Aufnahme: 160mm x 70mm (20mm davon abwinkeln), Alublech 1,5 bis 2mm
• hintere Aufnahme: 55 x 45 mm, (15 mm davon abwinkeln), Alublech 1,5 bis 2 mm
• Ausschnitt vorn: oben 50 mm breit und ca. 75 mm tief, auf ca. 10mm sauber und gratfrei ausrunden
• Ausschnitt hinten: 25 mm tief, 18 mm breit, ausrunden

Diese Maße können natürlich je nach Materialverfügbarkeit etwas variieren. Für die Grundplatte empfiehlt sich Pertinax oder Blech - Holz bzw. andere leicht brennbare Stoffe sind natürlich nicht geeignet. Die drei Teile sind zu verschrauben oder zu nieten. Falls Alublech zum Einsatz kommt - Zusatzgewicht nicht vergessen !
Vier rutschfeste Gummifüße an der Unterseite komplettieren das ganze, ich habe Dichtungsgummi (Moosgummi) genommen - eignet sich wunderbar.
