Schaltpläne/ Stromlaufpläne

Die hier vorgestellten technischen Unterlagen beziehen sich überwiegend auf das Bausatzsortiment von KNE. Die Pläne stehen im JPEG-Format zur Verfügung, wobei die Auflösung bei den Transceiverschaltplänen im Interesse einer vernünftigen Downloadzeit (es gibt auch noch WEB-Nutzer ohne DSL-Anschluß) etwas reduziert wurde.

Es ist allerdings möglich diese Pläne - auf Anfrage - per Mail in voller Größe zu verschicken. Die Pläne sind für den privaten Gebrauch bestimmt. Jegliche "Kommerzialisierung", Veröffentlichung auf anderen Webseiten - einschließlich Verlinkung - oder in Zeitschriften bedarf deshalb meiner (unbürokratischen) Zustimmung.

Bei der Vielzahl der Bauteile und Schaltungen sind trotz sorgfältiger Arbeit Fehler nicht ausgeschlossen. Falls also Unstimmig- keiten entdeckt werden, wäre es gut wenn ein kurzer Hinweis an mich erfolgt, damit ich entsprechende Korrekturen vornehmen kann.

Dieser Abschnitt wurde Ende Oktober 2008 begonnen, es wird also noch etwas dauern bis zumindest die wichtigsten meiner bescheidenen Machwerke hier in Erscheinung treten können ;-).

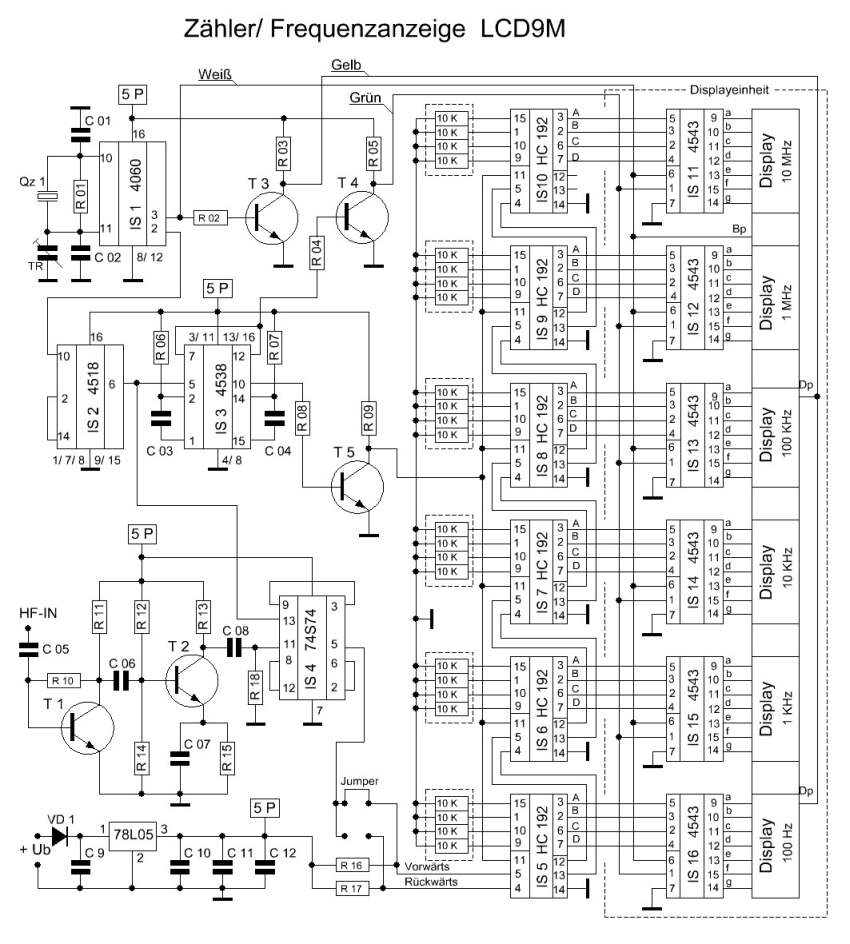

LCD9M-70

Stromlaufplan

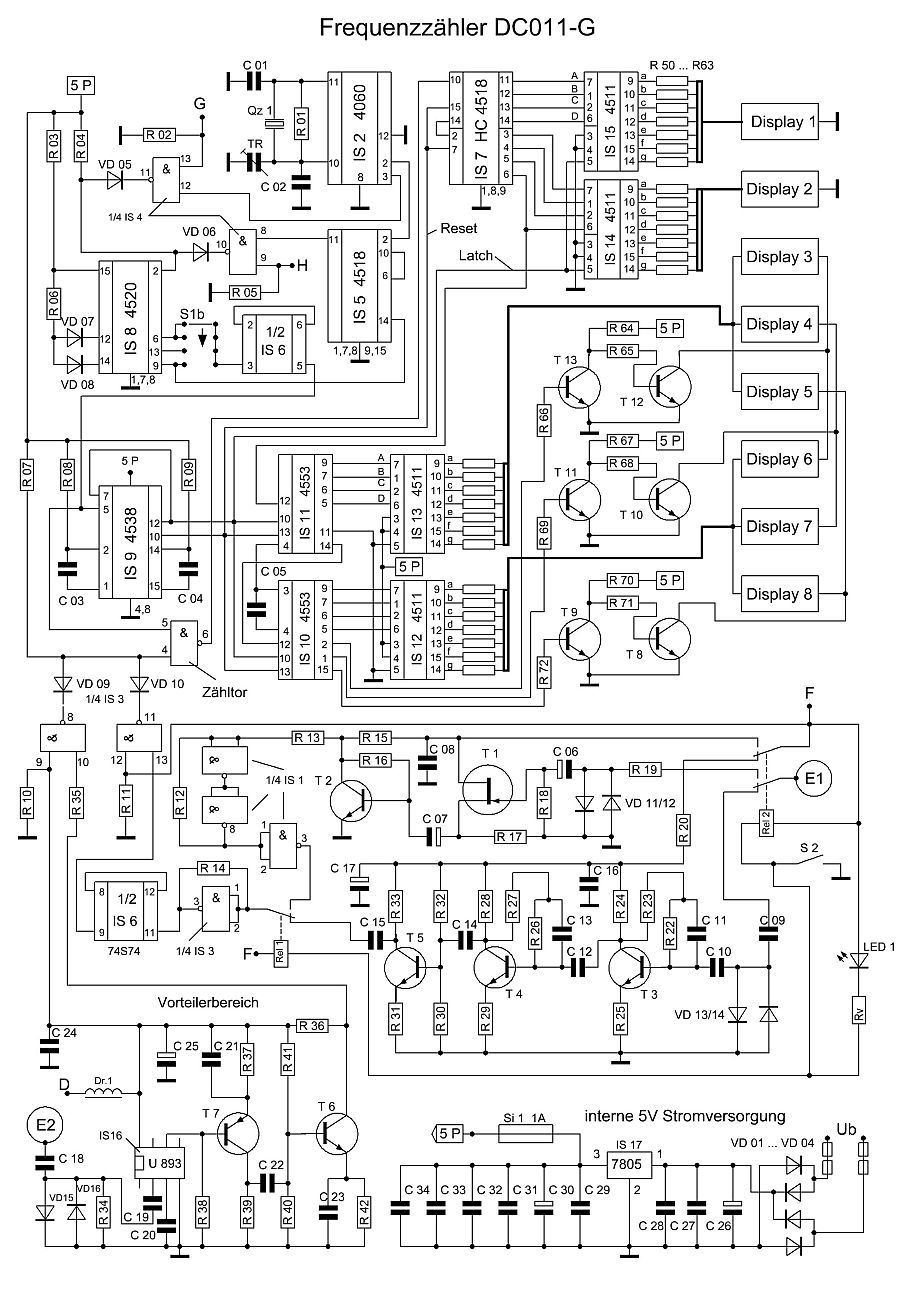

DC011-G

Stromlaufplan

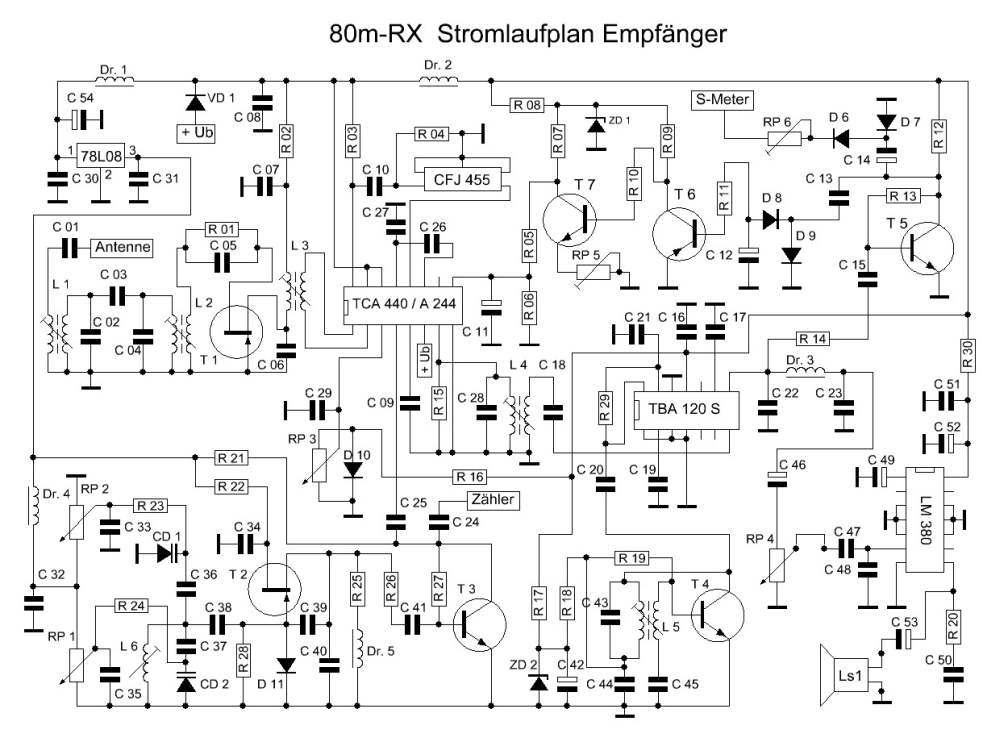

80m-RX

Stromlaufplan - Empfänger -

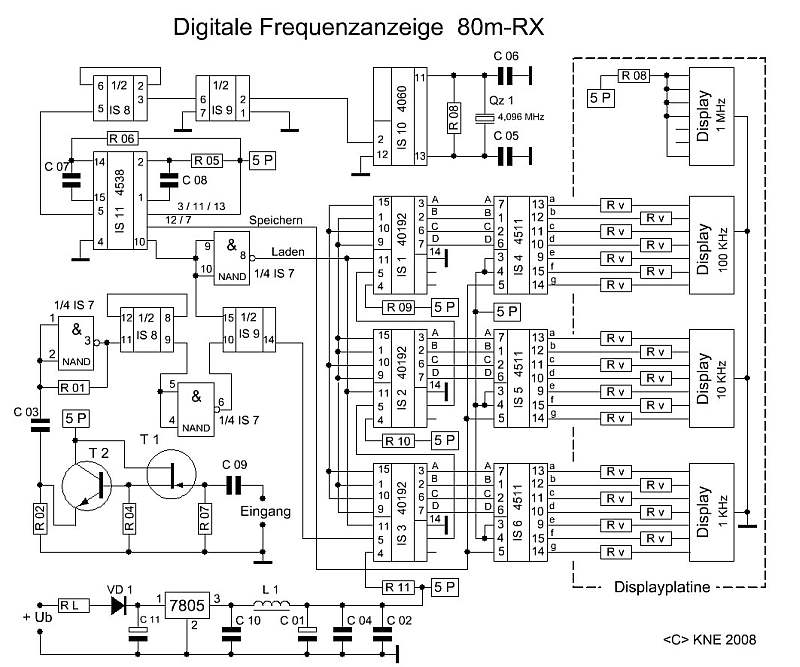

Stromlaufplan - Digitale Frequenzanzeige -

FET-PA10

Stromlaufplan - 10 W Breitband-Universal-PA

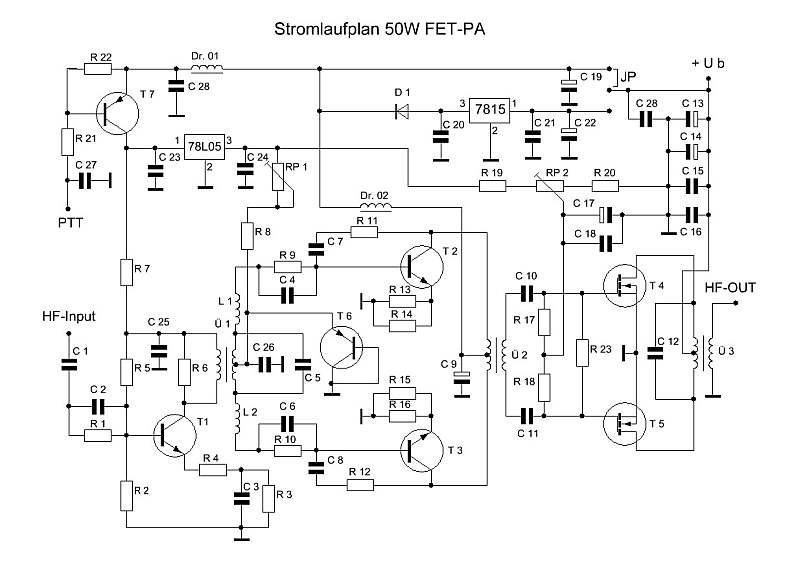

FET-PA50

Stromlaufplan - 50 W Breitband-Universal-PA

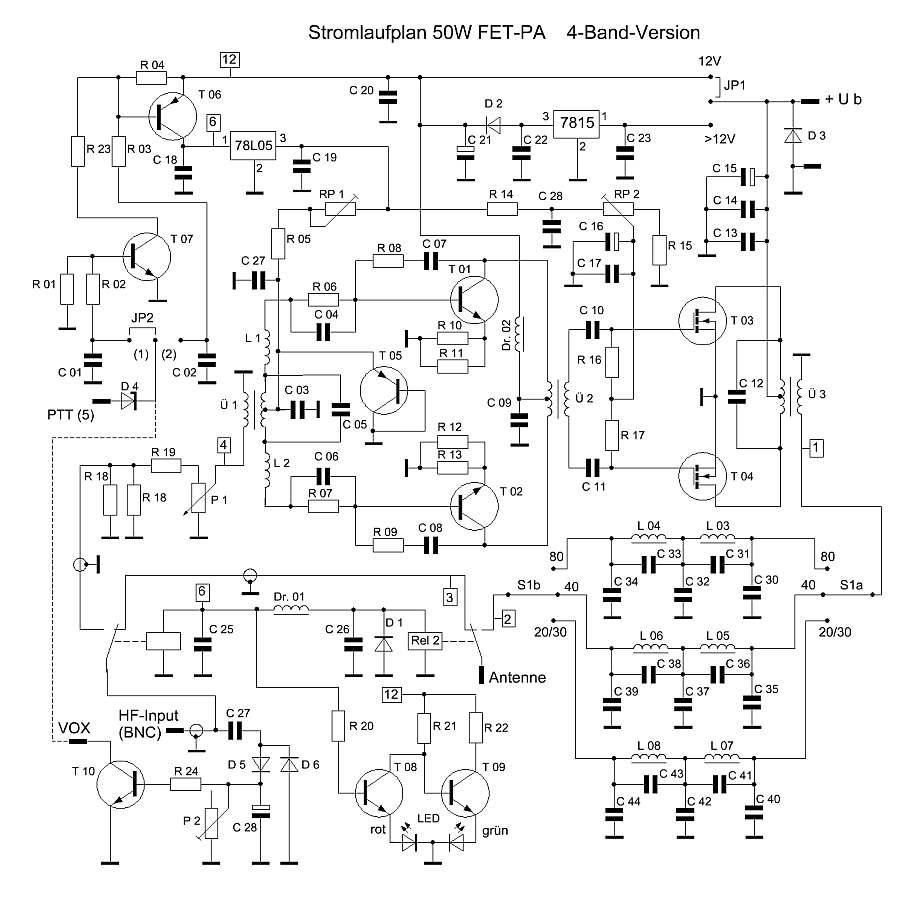

FET-PA50-GH

Stromlaufplan - 50 W-PA für 4 Bänder; mit Gehäuse und Tiefpaß

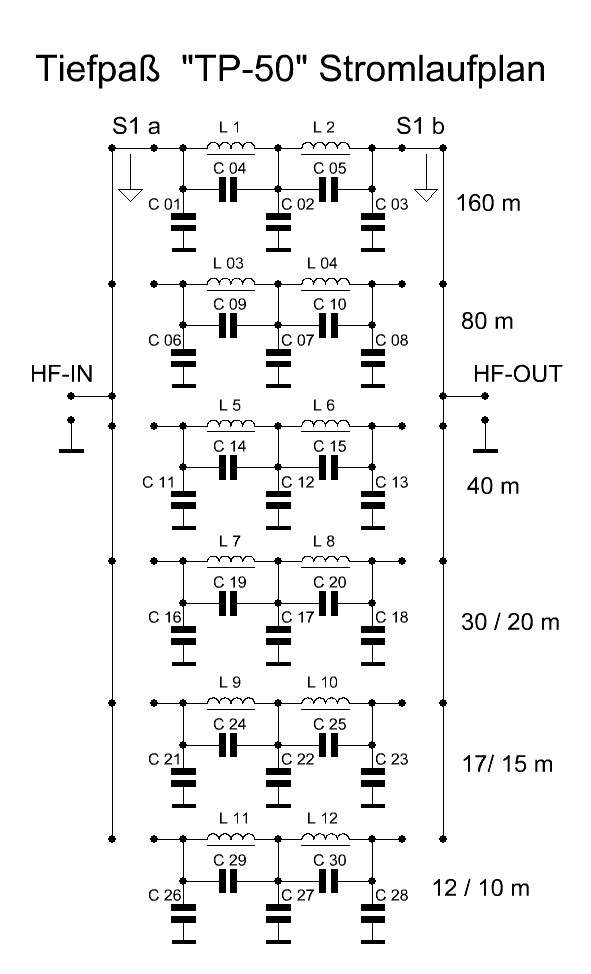

TP-50

Stromlaufplan

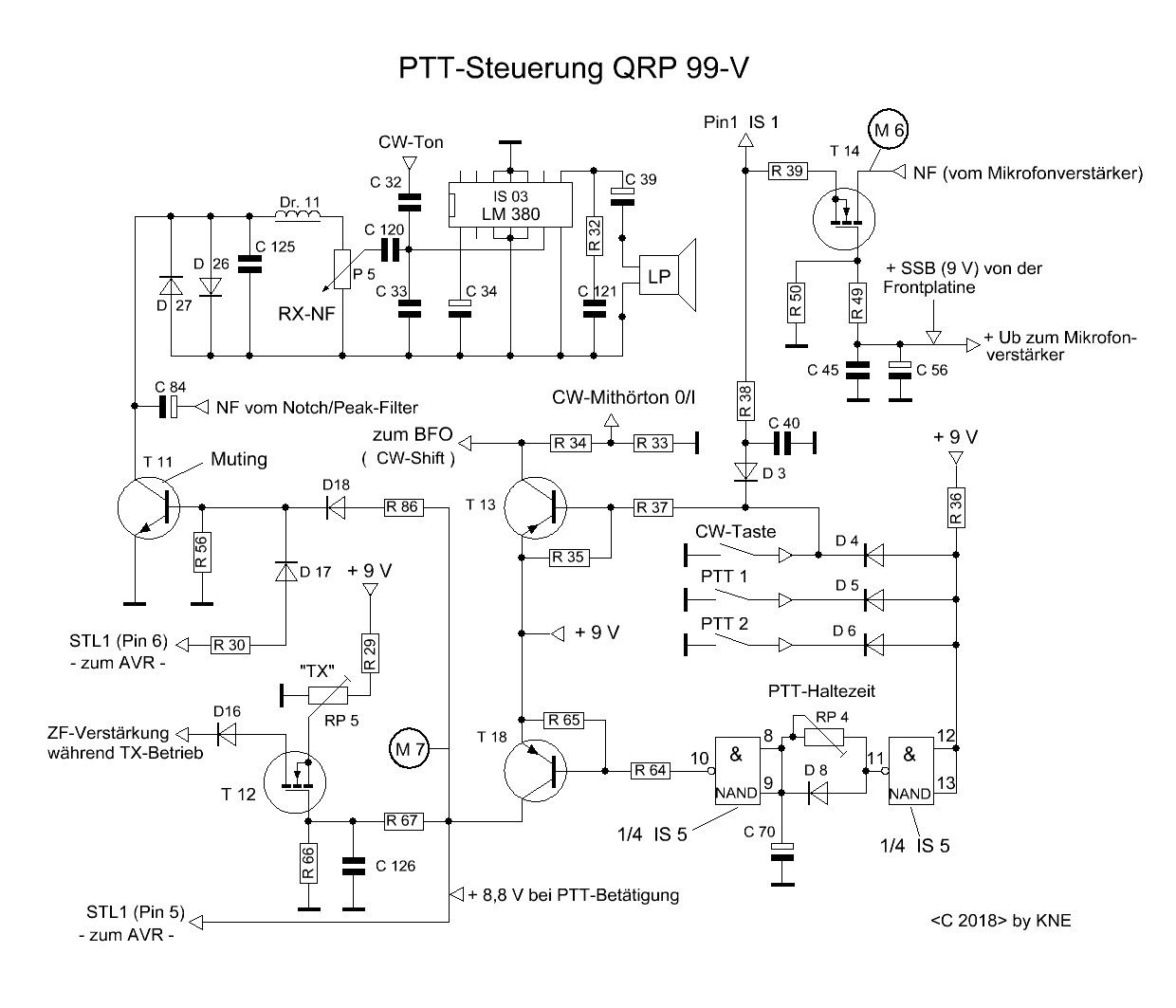

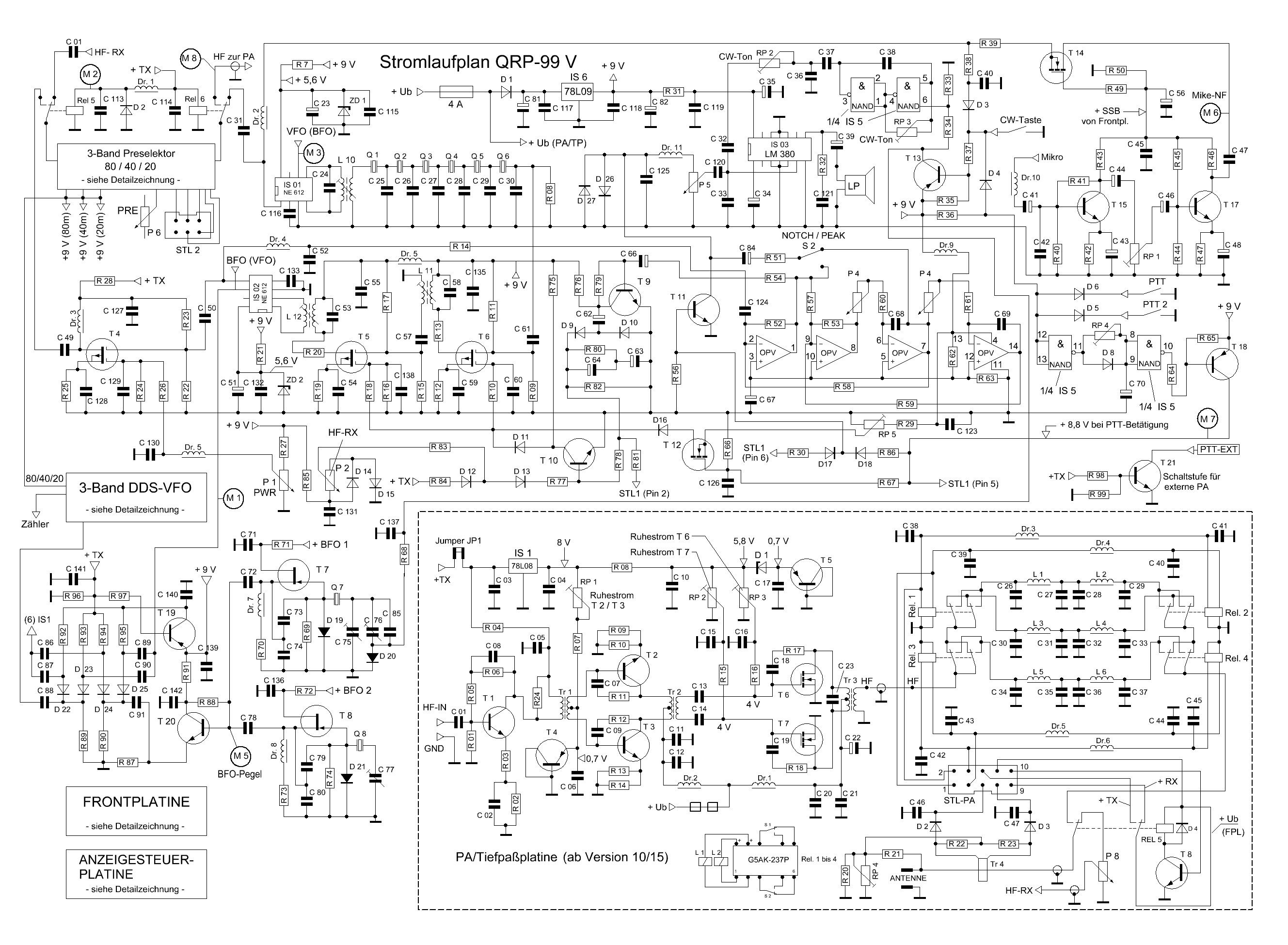

QRP-99 IV

hochwertiger 3-Band Transceiverbausatz für 80/40/20 m, SSB/CW/PSK usw.

Blockschaltbild

-

QRP-MINI-Serie

Blockschaltbild

VFO-Schaltung (mit Temperaturreglung)

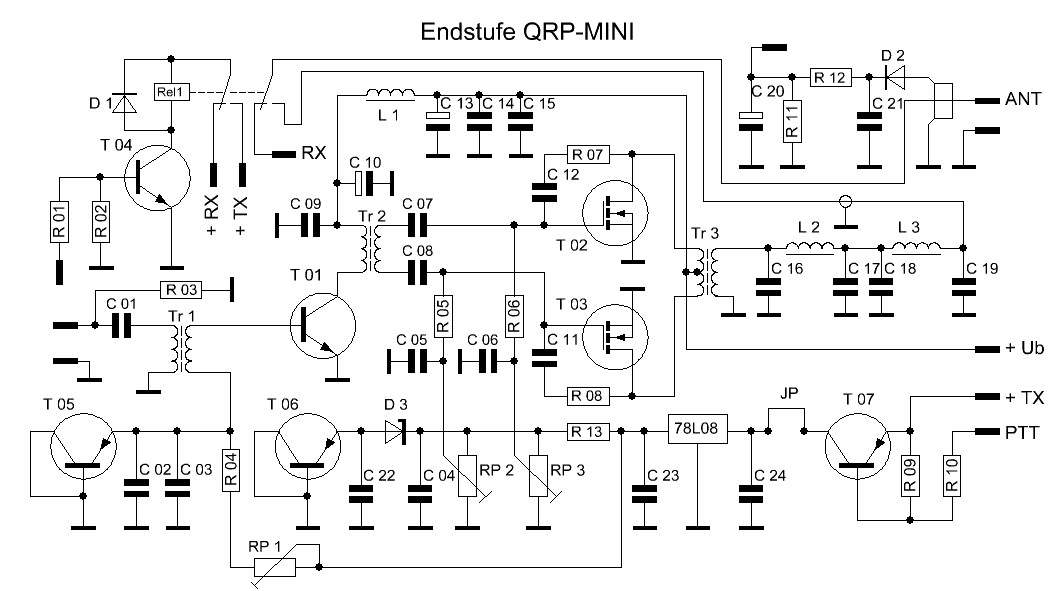

FET-Endstufe(NEU!)

-

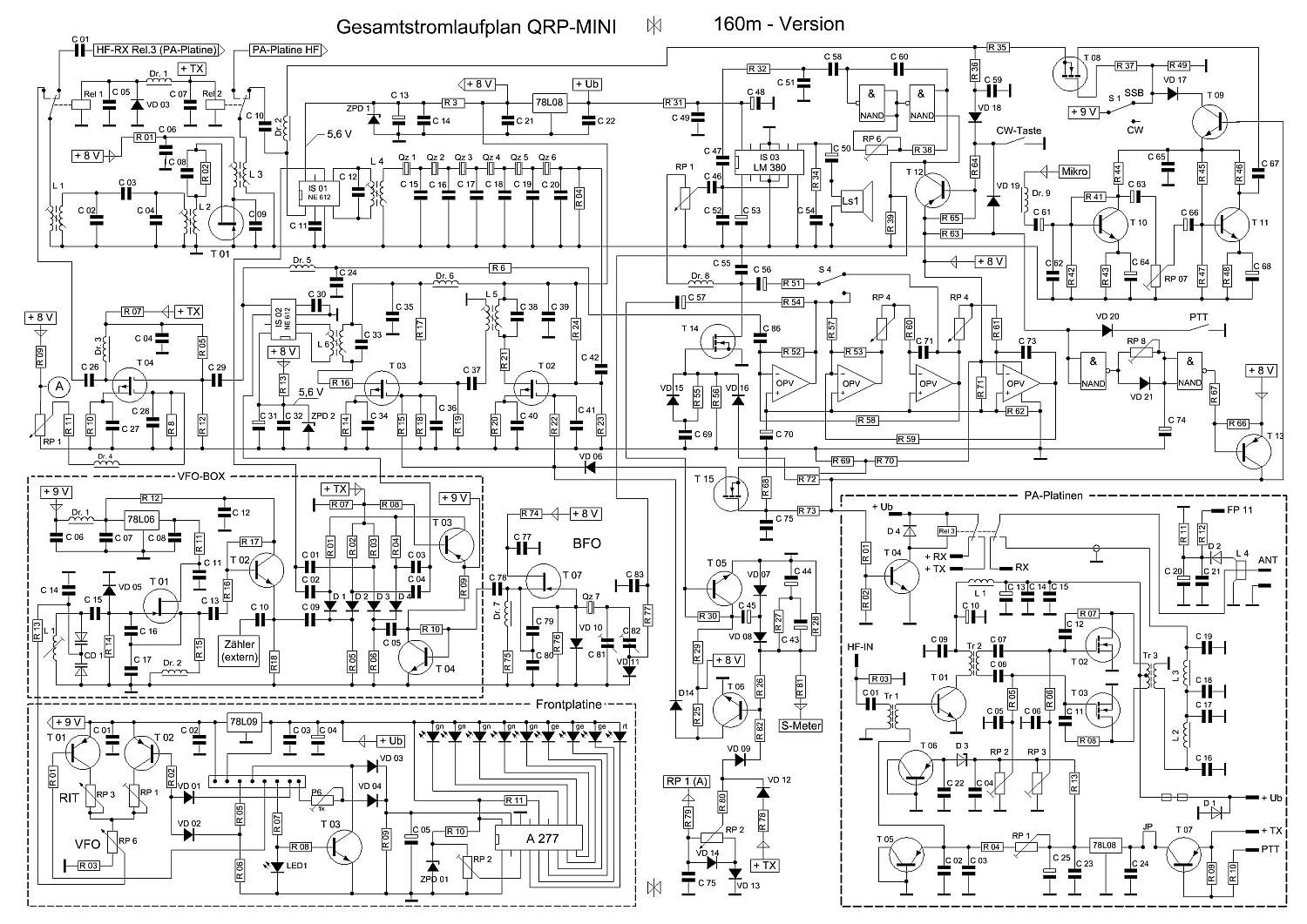

QRP-MINI 160m

Gesamtstromlaufplan

QRP-MINI 80m

Gesamtstromlaufplan

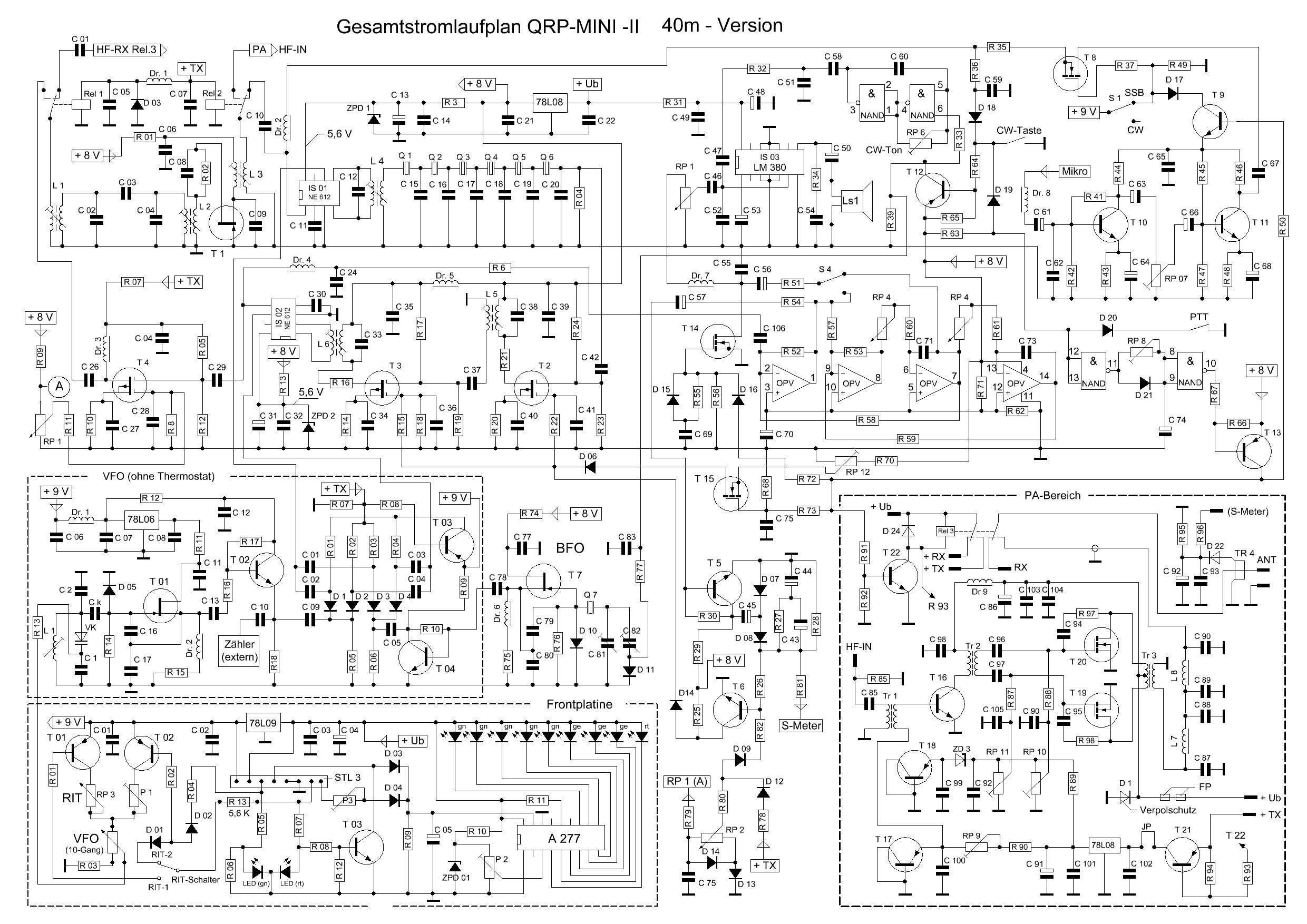

QRP-MINI 40m

Gesamtstromlaufplan

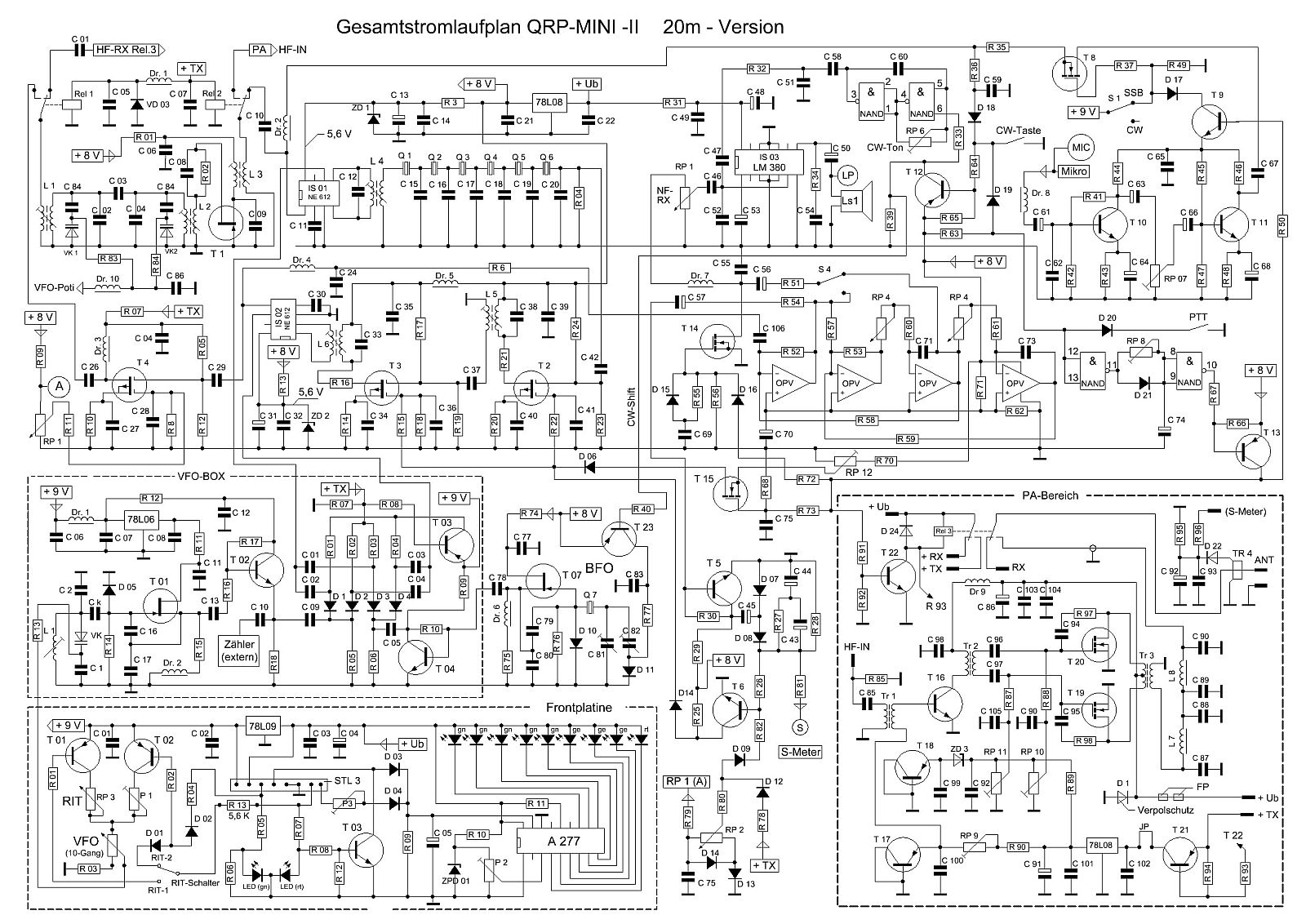

QRP-MINI 20m

Gesamtstromlaufplan

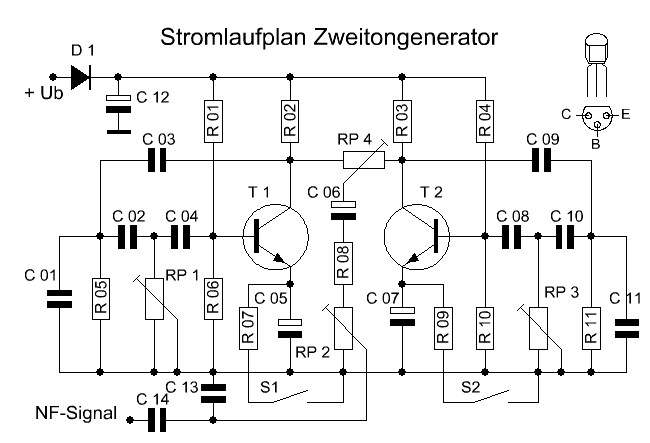

Zweitongenerator

Stromlaufplan

elektronischer Keyer

Stromlaufplan

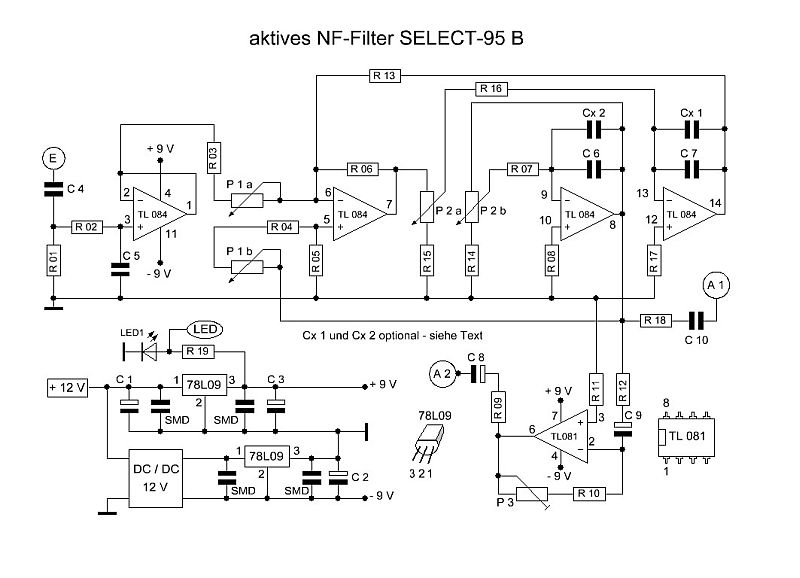

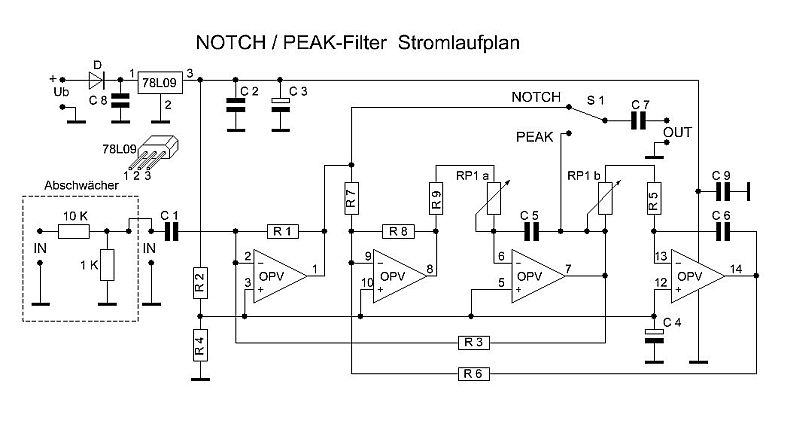

aktives NF-Filter

Stromlaufplan
